ANLET真空泵在物料输送行业的应用

ANLET真空泵在物料输送行业的应用

ㄧ、前言

日本ANLET品牌鼓风机BS系列及BH系列选用机型方案，我司开发出选机程序如下，供物料输送行业客户进行适合之ANLET产品选型支用。

唯此选机程序尚属试用开发阶段，仍需客户依自行需求及相关经验，针对选行程序锁式算出来结果进行专业判断，本程序在收敛结果范围内具参考价值，如产生不符合现实情况之结果，请重新调整参数，并检讨输入之参数的可行性评估。

本程序方案为参考用。

二、操作说明:

1. 本选型成式包含两部份，其ㄧ为选型计算表，另ㄧ为压力损失计算表，两者须一并考虑合理性。

首先使用选型计算表。

请客户输入相关参数:

料的密度: 请输入要需送的原料密度，注意单位为每立方公尺多少公斤，可以查

         询原料制造商。

送料速率: 请输入设计需求的送料速度，以每台射出机为计算基础，如多大容积

         的料槽，需在几秒中装多少公斤。

送料压差:ㄧ般流动性佳的物料，请输入25 KPa，黏滞度较差的物料请输入30KPa.

        可以厂家经验调整。

送料管径: 请输入送料系统的主要管径，以公尺为单位。

射出机台数: 请输入有多少射出机设备，如有大小不同射出机，请以站比例较多

            数的射出机概略估算，在加上安全系数。

以上参数输入完成后，程序会计算出整个送料系统需要的大略风量。

2. 有了需求总风量后，再配合第二部份管路压力损失计算表，算出总压差，

得出如下结果:

以上结果为程序自动计算，根据得出的计算结果，请使用选型表格，参考ANLET原厂公司型录数据，填具以下参数，以BS-V系列为例，参考型录表格，选出相对应的机型输入相关参数后，可以得出需使用的台数。

关于此部份，可以洽询我公司技术人员及业务员。

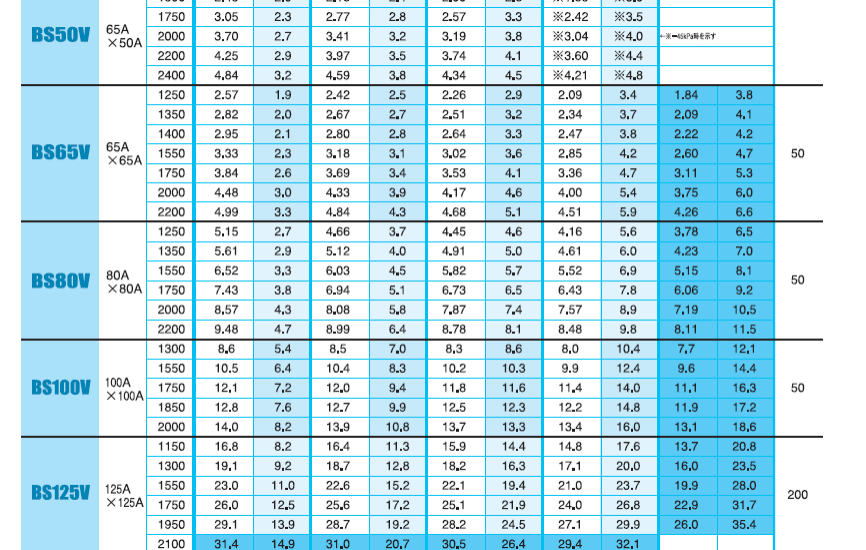

ANLET风机型号参数表
型号	BS80V
使用压差 (KPa)	40
转数 (RPM)	1350
风量 m3/min	4.32

第二部份: 管路压力损失计算表



本程序目第在于计算，整个送料系统的管路压力损失。



其中空气量及流速字段由选型计算表得来:

依据所选订的机型而定。

空 気 量	(m3/min)	4.32

流   速	m/s	16.3

使用者请输入以下参数:

管路直径	(m)
直 管 总   长	（ｍ）
弯管个数	（个）
闸阀	（个）
逆止阀	（个）

请依系统设计设计需要，依序需入以上参数，本程序将会根据输入参数，自动计算出管路压损，并回馈至第一部份的选型计算表中。

请依据选型表格，再选出适合机型。

相当于直管长度	（ｍ）
総合圧损	(kPa)

注意事项: 根据输入的有效参数，本程序所计算出的合理压损，数值应为

0KPa至30 Kpa之间，若超过此数值，请检视输入参数的合理性。
